Tesisat Kabloları ve Bükülgen Kablolar

H05V-U / H07V-U (NYA)

Standartlar

TS EN 50525-2-31 , VDE 0281, IEC 60227, BS 6004

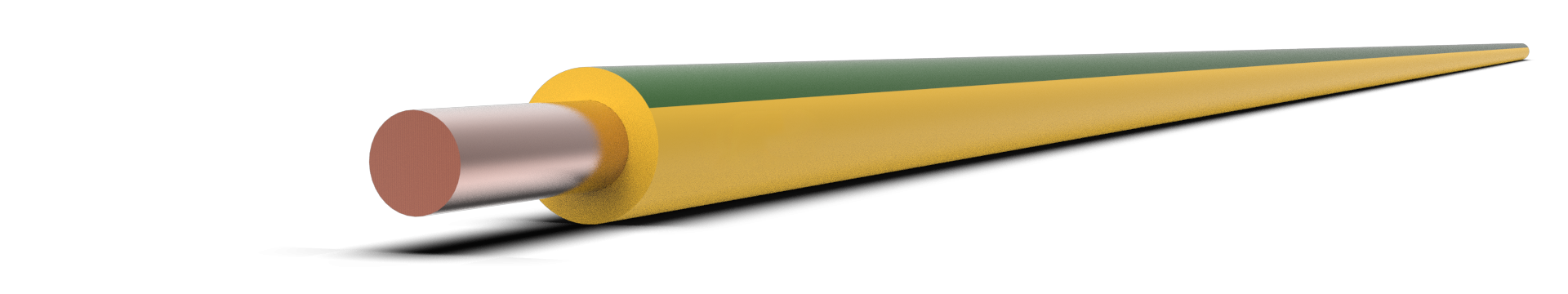

Yapısı

Tek Telli Bakır İletken

PVC İzole

Teknik Bilgiler

Max. Çalışma sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 6xD

Kısa Devre Sıcaklığı: 160 °C

Anma Gerilimi: 300/500 V, 450/750 V

Kullanım Yerleri

Kapalı ve kuru yerlerde, dağıtım panolarında, sabit tesislerde ve tesisatlarda boru içinde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
H05V-U
0,50	2	8,2	100	36	-	9
0,75	2,2	12	100	24,5	-	15
1	2,4	14	100	18,1	11	19
H07V-U
1,5	2,8	20	100	12,1	15	24
2,5	3,5	30	100	7,41	20	32
4	3,8	64	100	3,08	25	42
6	4,3	64	100	3,08	33	54
