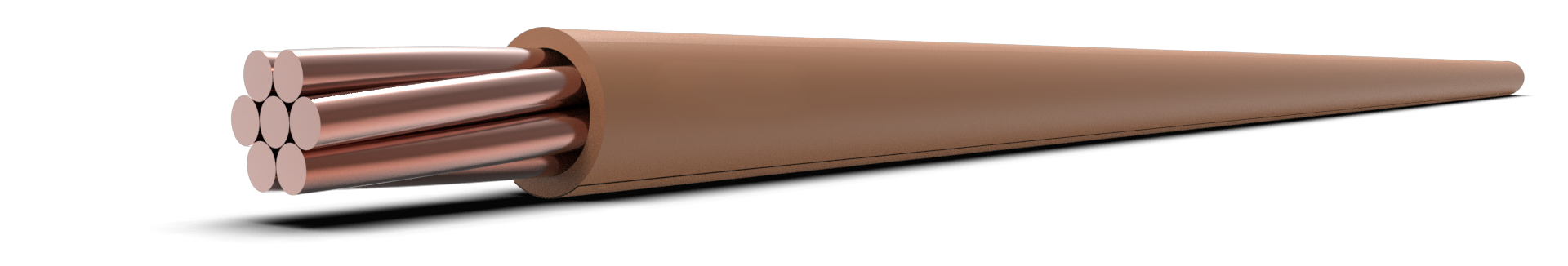

H07V-R (NYA)

Standartlar

TS EN 50525-2-31 , VDE 0281, IEC 60227, BS 6004

Yapısı

Çok Telli Bakır İletken

PVC İzole

PVC Dış Kılıf

Teknik Bilgiler

Max. Çalışma sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 6xD

Kısa Devre Sıcaklığı: 160 °C

Anma Gerilimi: 300/500 V, 450/750 V

Kullanım Yerleri

Kapalı ve kuru yerlerde, dağıtım panolarında, sabit tesislerde ve tesisatlarda boru içinde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
H07vr
10	6,0	113	100	1,83	45	73
16	7,0	167	100	1,15	61	98
25	8,4	260	100	0,727	83	129
35	9,4	346	100	0,524	103	158
50	10,9	489	1000	0,387	132	198
70	12,6	670	1000	0,268	165	245
95	14,6	938	1000	0,193	137	292
120	16	1163	1000	0,153	235	344
150	17,8	1435	1000	0,124	-	391
185	20	1795	1000	0,0991	-	448
240	23	2325	1000	0,754	-	528
300	25,9	2895	1000	0,0601	-	608
400	30,2	3751	1000	0,0470	-	726
