Yangına Dayanıklı Tesisat Kabloları

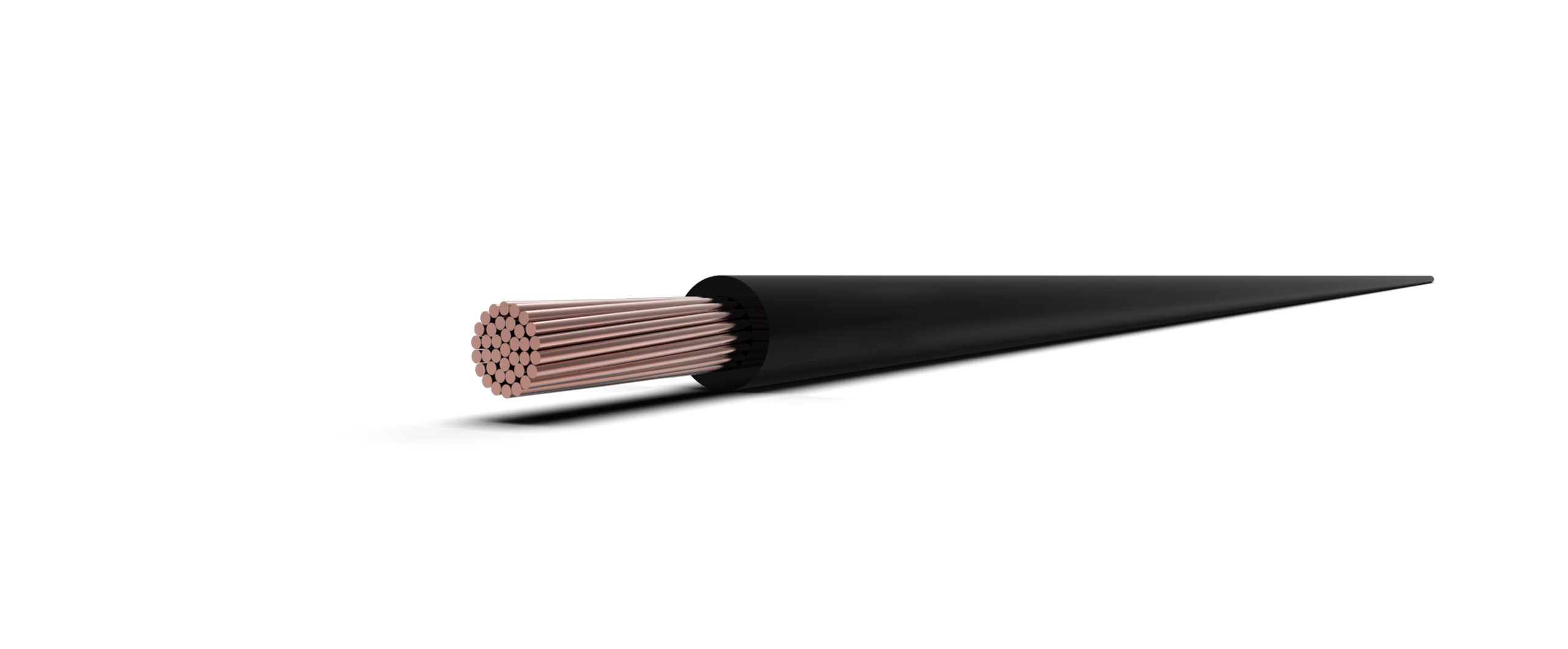

HO5Z1-K / HO7Z1-K (HF NYAF)

Standartlar

TS EN 50525-3-31

Yapısı

Bükülgen bakır iletken

Düşük Duman Yoğunluklu Halojen İçermez (LSZH) izole

Teknik Bilgiler

Max. Çalışma sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 6xD

Kısa Devre Sıcaklığı: 160 °C

Anma Gerilimi: 300/500 V, 450/750 V

Kullanım Yerleri

Sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde kullanılır. Yangında düşük seviyede duman ve zehirli gaz çıkartma özelliğine sahiptir.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
H05Z1-K
0,50	2,2	8,2	100	39	-	9
0,75	2,4	12	100	26	-	15
1	2,6	14	100	19,5	11	19
H07Z1-K
1,5	2,9	19	100	13,3	15	24
2,5	3,7	30	100	7,98	20	32
4	4,3	46	100	4,95	25	42
6	4,7	63	100	3,3	33	54
10	6,2	114	100	1,91	45	73
16	7,3	171	100	1,21	61	98
25	9,5	267	100	0,78	83	129
35	11	365	1000	0,554	103	158
50	13	520	1000	0,386	132	195
70	14,9	714	1000	0,272	165	245
95	17	939	1000	0,206	197	292
120	18,9	1182	1000	0,161	235	344
150	21,7	1500	1000	0,129	-	391
185	23,1	1860	1000	0,106	-	448
240	27,5	2400	1000	0,0801	-	528
