Yangına Dayanıklı Tesisat Kabloları

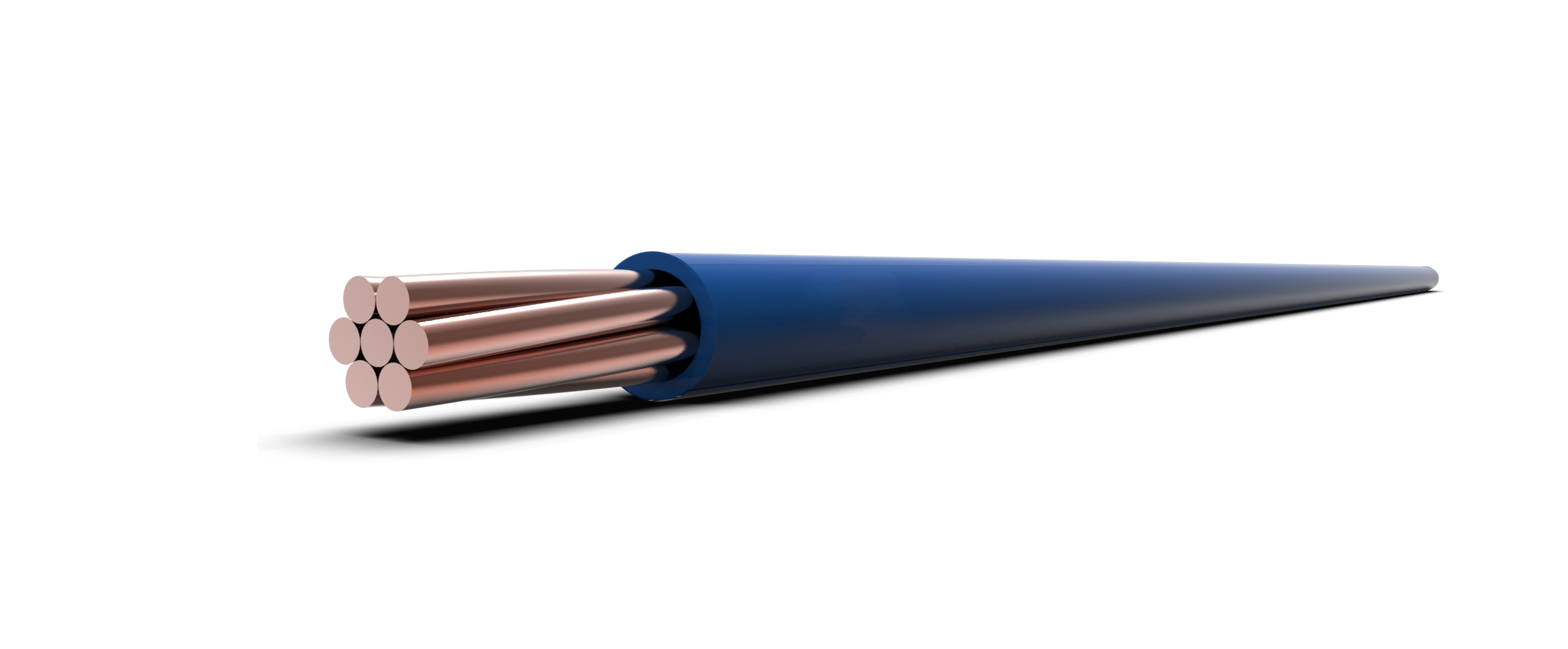

H07Z1-R (HF NYA)

Standartlar

TS EN 50525-3-31

Yapısı

Çok telli iletken bakır

Düşük duman yoğunluklu halojen içermez (LSZH) izole

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 6xD

Kısa Devre Sıcaklığı: 160 °C

Anma Gerilimi: 450/750 V

Kullanım Yerleri

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
H07Z1-R
10	6	113	100	1,83	45	73
16	7	167	100	1,15	61	98
25	8,4	260	100	0,727	83	129
35	9,5	346	100	0,524	103	158
50	11,2	489	1000	0,387	132	195
70	12,3	670	1000	0,268	165	245
95	14,9	938	1000	0,193	197	292
120	16,5	1163	1000	0,153	235	344
150	18,5	1435	1000	0,124	-	391
185	20,7	1795	1000	0,991	-	448
240	23	2325	1000	0,0754	-	528
300	25,9	2895	1000	0,0601	-	608
400	30,2	3751	1000	0,047	-	726
