Yangına Dayanıklı Güç Kabloları

N2XFGBH

Standartlar

TS HD 604 S1, VDE 0276

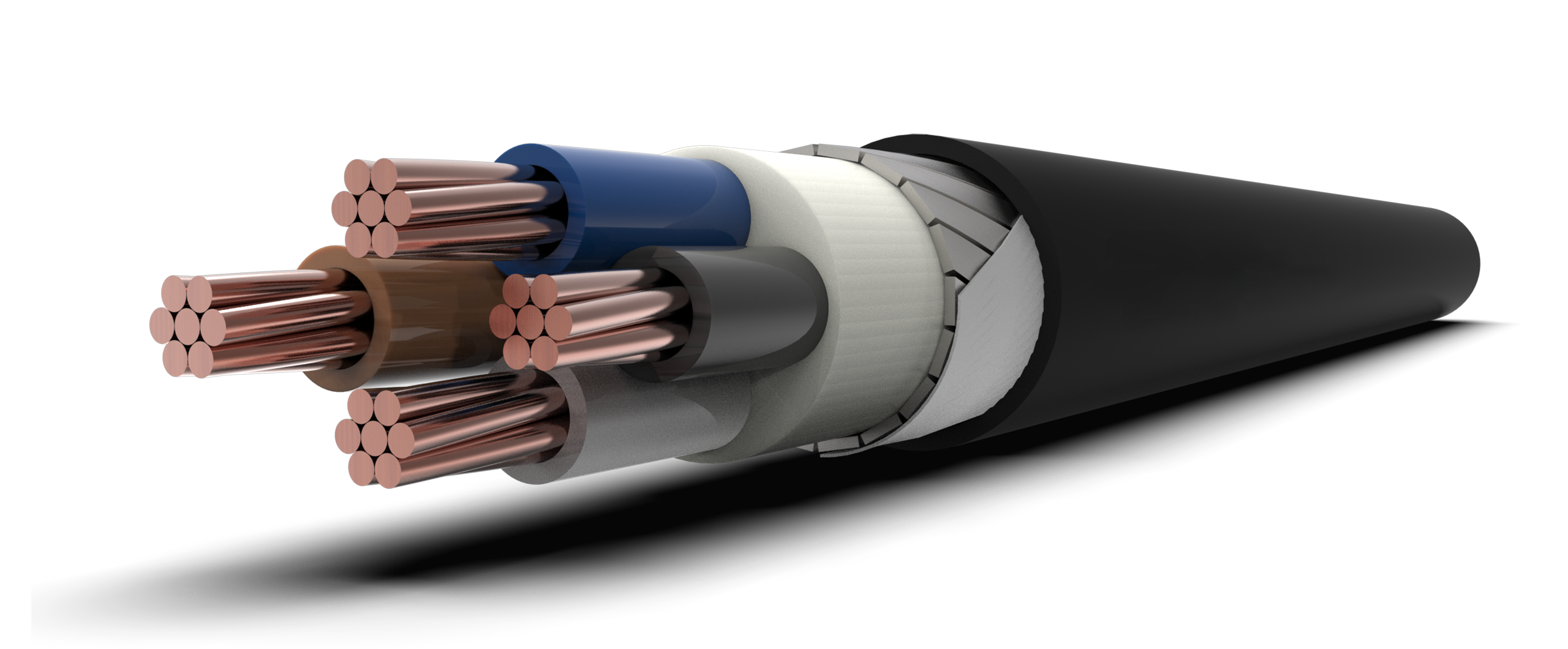

Yapısı

Bir yada çok telli iletken bakır

Çapraz bağlı polietilen (XLPE)

Halojen içermeyen alev geciktiricili (HFFR) dolgu

Galvanizli yassı çelik

Galvanizli çelik bant

Halojen içermeyen alev geciktiricili (HFFR) kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 90 °C

Minimum Bükülme Yarıçapı: 15xD

Kısa Devre Sıcaklığı: 250 °C

Anma Gerilimi: 0,6/1 kV

Kullanım Yerleri

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
N2XFGBH
3x16+10	22,1	1100	1000	1,15 - 1,83	111	96
3x25+16	25,1	1540	1000	0,727 - 1,15	143	130
3x35+16	27,1	1890	1000	0,524 - 1,5	173	160
3x50+25	30,4	2430	1000	0,387 - 0,727	205	195
3x70+35	34,9	3290	500	0,268 - 0,524	252	247
3x95+50	39,9	4370	500	0,193 - 0,387	303	305
3x120+70	43,4	5330	500	0,153 - 0,268	346	355
3x150+70	47,0	6380	500	0,124 - 0,268	390	407
3x185+95	53,7	7980	500	0,0991 - 0,193	441	469
3x240+120	59,7	10090	500	0,0754 - 0,153	511	551
3x300+150	65,2	12350	500	0,0601 - 0,124	580	638
4x10	20,1	872	1000	1,83	86	73
4x16	22,8	1173	1000	1,15	111	96
4x25	25,9	1669	1000	0,727	143	130
4x35	28,6	2095	1000	0,524	173	160
4x50	32,1	2706	500	0,387	205	195
4x70	36,9	3693	500	0,268	252	247
4x95	42,6	4986	500	0,193	303	305
4x120	45,7	5921	500	0,153	346	355
4x150	50,6	7371	500	0,124	390	407
4x185	57,3	9030	500	0,0991	441	469
4x240	64,2	11525	500	0,,754	511	551
