Yangına Dayanıklı Güç Kabloları

N2XH FE 180

Standartlar

TS HD 604 S1, VDE 0276

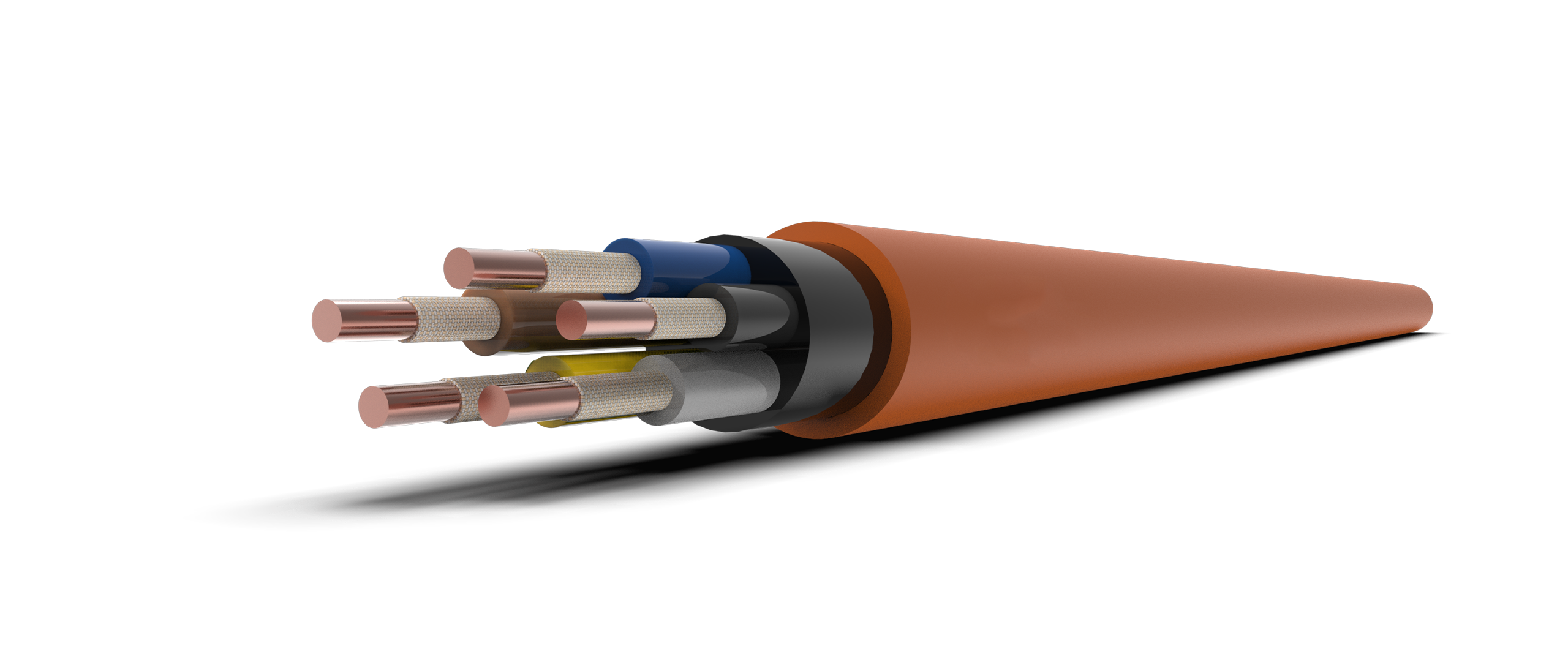

Yapısı

Bir ya da çok telli iletken bakır

Mika Bant

Çapraz bağlı polietilen (XLPE)

Halojen içermeyen alev geciktiricili (HFFR) dolgu

Halojen içermeyen alev geciktiricili (HFFR) kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı : 90 °C

Minimum Bükülme Yarıçapı : 15xD

Kısa Devre Sıcaklığı : 250 °C

Anma Gerilimi : 0,6/1 kV

Kullanım Yerleri

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
N2XH FE 180
1x4	6,4	72	1000	4,1	66 - 55	56 - 44
1x6	6,9	86	1000	3,08	82 - 68	71 - 57
1x10	7,8	128	1000	1,83	109 - 90	96 - 77
1x16	8,8	199	1000	1,15	139 - 115	128 - 102
1x25	10,5	302	1000	0,727	179 - 149	173 - 139
1x35	11,7	395	1000	0,524	213 - 178	212 - 170
1x50	13,3	510	1000	0,387	251 - 211	258 - 208
1x70	15,2	745	1000	0,268	307 - 259	328 - 265
1x95	17,1	970	1000	0,193	366 - 310	404 - 329
1x120	19,0	1210	1000	0,153	416 - 352	471 - 381
1x150	20,9	1495	1000	0,124	465 - 396	541 - 438
1x185	23,3	1850	1000	0,0991	526 - 449	626 - 507
1x240	26,1	2370	500	0,0754	610 - 521	749 - 606
1x300	29	3000	500	0,0601	689 - 587	864 - 697
1x400	31	3750	500	0,057	788 - 669	1018 - 816
1x500	36	4930	1000	0,0366	889 - 748	1173 - 933
2x1,5	10,5	160	1000	12,1	37	26
2x2,5	12	200	1000	7,41	49	35
2x4	13,0	250	1000	4,61	64	46
2x6	14,5	300	1000	3,08	79	58
2x10	16,0	450	1000	1,83	106	79
2x16	18,0	600	1000	1,15	137	104
2x25	21,0	900	1000	0,727	176	141
2x35	23,0	1120	1000	0,524	213	174
2x50	27,0	1450	1000	0,387	252	212
2x70	29,0	2050	1000	0,268	310	268
2x95	34,0	2720	1000	0,193	361	331
2x120	37,0	3390	1000	0,153	412	385
2x150	41,0	4100	500	0,124	464	440
2x185	47	5250	500	0,0991	525	507
2x240	53	6700	500	0,0754	608	595
3x1,5	11	180	1000	12,1	30	24
3x2,5	12,5	220	1000	7,41	40	32
3x4	13,0	290	1000	4,61	52	42
3x6	14,5	390	1000	3,08	64	53
3x10	17,0	540	1000	1,83	86	73
3x16	19,0	760	1000	1,15	111	96
3x25	23,0	1110	1000	0,727	143	130
3x35	24,0	1440	1000	0,524	173	160
3x50	27,0	1870	1000	0,387	205	195
3x70	31,0	2680	500	0,268	252	247
3x95	36,0	3554	500	0,193	303	305
3x120	40,0	4450	500	0,153	346	355
3x150	45,0	5500	500	0,124	390	407
3x185	50	6900	500	0,0991	441	469
3x240	57	8900	500	0,0754	511	551
3x300	62	10950	500	0,0601	580	638
3x400	68	13850	500	0,047	663	746
3x16+10	20,0	840	1000	1,15 - 1,83	111	96
3x25+16	24,0	1260	1000	0,727 - 1,15	143	130
3x35+16	25,0	1580	1000	0,524 - 1,15	173	160
3x50+25	29,0	2050	500	0,387 - 0,727	205	195
3x70+35	33,0	3100	500	0,268 - 0,524	252	247
3x95+50	37,0	4000	500	0,193 - 0,387	303	305
3x120+70	42,0	5100	500	0,153 - 0,268	346	355
3x150+70	46,0	6050	500	0,124 - 0,268	390	407
3x185+95	52	7750	500	0,0991 - 0,193	441	469
3x240+120	58	9900	500	0,0754 - 0,153	511	551
3x300+150	64	12300	500	0,0601 - 0,124	580	638
3x400+185	71	15450	500	0,0470 - 0,0991	663	746
4x1,5	12	200	1000	12,1	30	24
4x2,5	13	250	1000	7,41	40	32
4x4	14,0	300	1000	4,61	52	42
4x6	15,5	400	1000	3,08	64	53
4x10	17,5	580	1000	1,83	86	73
4x16	20,0	850	1000	1,15	111	96
4x25	24,5	1300	1000	0,727	143	130
4x35	26,0	1700	1000	0,524	173	160
4x50	30,0	2300	500	0,387	205	195
4x70	34,0	3200	500	0,268	252	247
4x95	38,0	4250	500	0,193	303	305
4x120	43,0	5400	500	0,153	346	355
3x150	48,0	6600	500	0,124	390	407
4x185	53	8200	500	0,0991	441	469
4x240	61	10600	500	0,0754	511	551
4x300	67	13200	500	0,0601	580	638
4x400	76	16900	500	0,047	663	746
5x1,5	11,7	204	1000	12,1	30	24
5x2,5	13	272	1000	7,41	40	32
5x4	14,4	374	1000	4,61	52	42
5x6	15,7	485	1000	3,08	64	53
5x10	18,7	729	1000	1,83	86	73
5x16	21,8	1082	1000	1,15	111	96
5x25	25,6	1605	1000	0,727	143	130
5x35	28,7	2139	1000	0,524	173	160
