Yangına Dayanıklı Güç Kabloları

N2XRH

Standartlar

TS HD 604 S1, VDE 0276

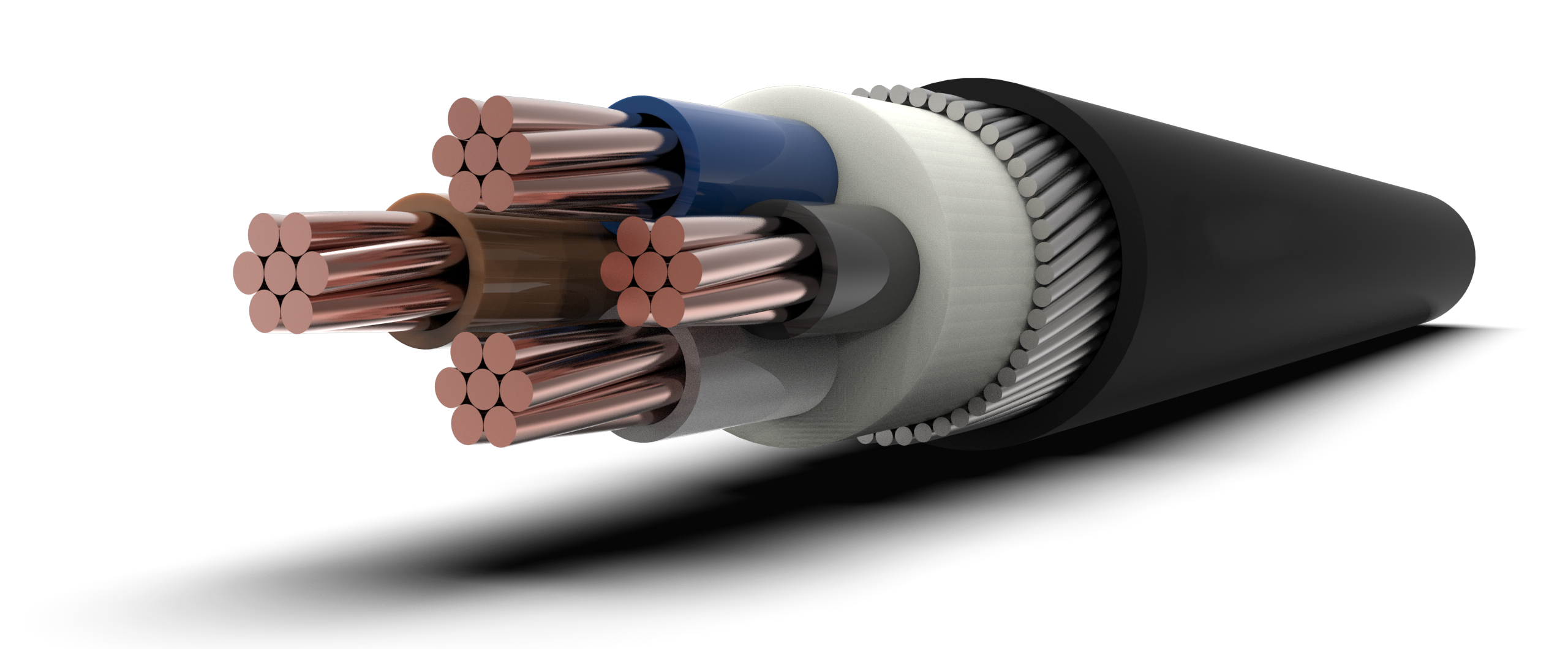

Yapısı

Bir ya da çok telli iletken bakır

Çapraz bağlı polietilen (XLPE)

Halojen içermeyen alev geciktiricili (HFFR) dolgu

Galvanizli yuvarlak çelik tel

Halojen içermeyen alev geciktiricili (HFFR) kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 90 °C

Minimum Bükülme Yarıçapı: 15xD

Kısa Devre Sıcaklığı: 250 °C

Anma Gerilimi: 0,6/1 kV

Kullanım Yerleri

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
N2XRH
3x1,5	13,4	356	1000	12,1	21	30
3x2,5	14,2	414	1000	7,41	28	40
3x4	15,9	572	1000	4,61	37	52
3x6	17	679	1000	3,08	46	64
3x10	19,6	930	1000	1,83	64	86
3x16	22,6	1332	1000	1,15	84	111
3x25	25,6	1779	1000	0,727	113	143
3x35	28,2	2220	1000	0,524	139	173
3x50	32,6	3036	1000	0,387	170	197
3x70	36,5	3948	500	0,268	215	251
3x95	41,8	5369	500	0,193	265	304
3x120	46,1	6513	500	0,153	309	353
3x150	47,6	7298	500	0,124	354	406
3x185	52,8	8920	500	0,0991	408	463
3x240	29,6	11280	500	0,0754	479	546
3x300	68,8	14814	500	0,0601	555	628
3x400	81,7	18854	500	0,047	649	663
3x16+10	23,6	1463	1000	1,15 - 1,83	84	99
3x25+16	26,9	1977	1000	0,727 - 1,15	113	131
3x35+16	29,3	2382	1000	0,524 - 1,15	139	162
3x50+25	34,4	3342	1000	0,387 - 0,727	170	197
3x70+35	38,3	4311	500	0,268 - 0,524	215	251
3x95+50	43,9	5872	500	0,193 - 0,387	265	304
3x120+70	47,8	7122	500	0,153 - 0,268	309	353
3x150+70	51,3	8180	500	0,124 - 0,268	354	406
3x185+95	56,5	9995	500	0,0991 - 0,193	408	463
3x240+120	63,7	12987	500	0,0754 - 0,153	479	546
4x1,5	14,1	399	1000	12,1	21	30
4x2,5	15	469	1000	7,41	28	40
4x4	18,1	739	1000	4,61	37	52
4x6	18	780	1000	3,08	46	64
4x10	21,9	1218	1000	1,83	64	86
4x16	24,1	1559	1000	1,15	84	111
4x25	27,7	2138	1000	0,727	113	143
4x35	30,6	2691	1000	0,524	139	173
4x50	35,6	3697	500	0,387	170	197
4x70	41,1	5179	500	0,268	215	251
4x95	45,4	6538	500	0,193	265	304
4x120	50,1	7957	500	0,153	309	353
4x150	54,4	9456	500	0,124	954	406
4x185	62,6	12424	500	0,0991	408	463
4x240	69,7	15480	500	0,0754	479	546
4x300	75,7	17764	500	0,0601	555	628
