052XZ1 (NHXMH)

Standartlar

VDE 0250-214, BS7211, TSEK

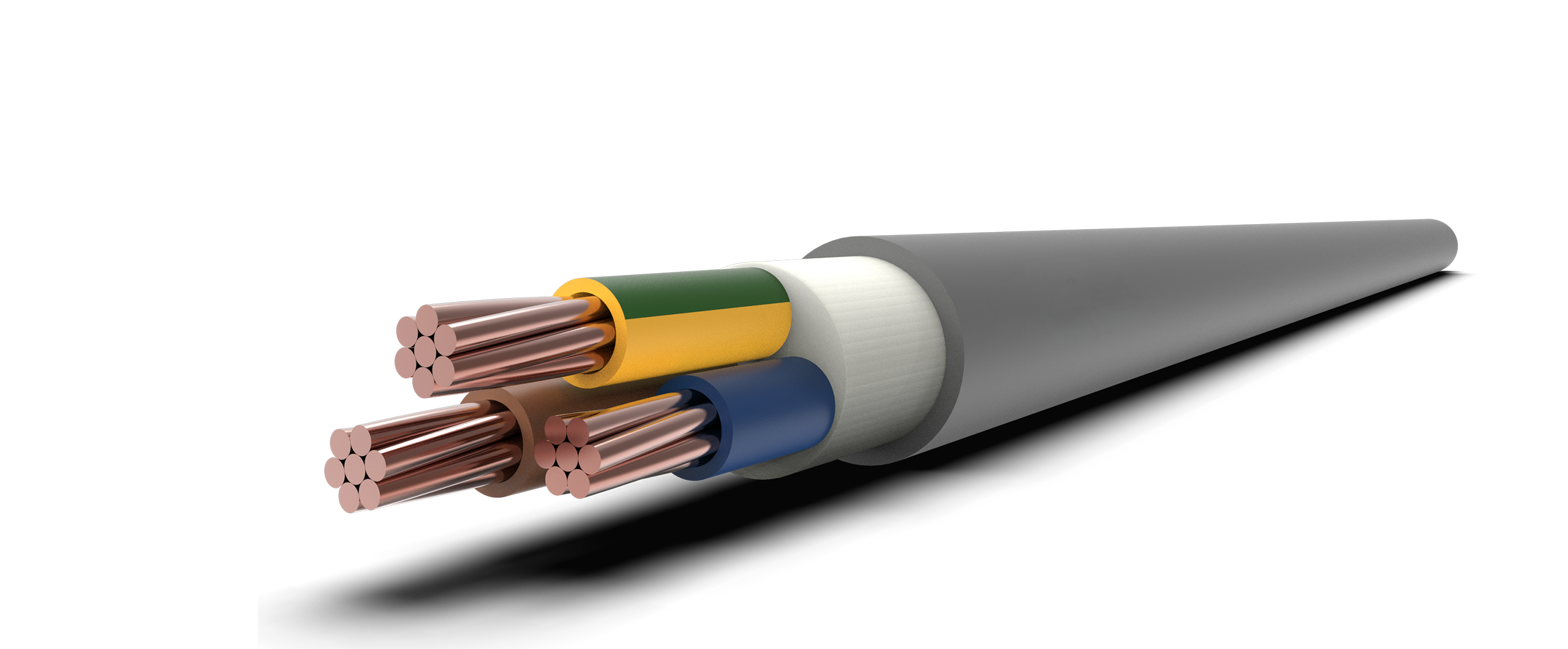

Yapısı

Bir yada çok telli iletken bakır

Çapraz bağlı polietilen (XLPE)

Halojen içermeyen alev geciktiricili (HFFR) dolgu

Halojen içermeyen alev geciktiricili (HFFR) kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 90 °C

Minimum Bükülme Yarıçapı: 12xD

Kısa Devre Sıcaklığı: 250 °C

Anma Gerilimi: 300/500 V

Kullanım Yerleri

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Özellikler

Nominal Kesit
mm²
Dış Çap (Yaklaşık)
mm
Net Ağırlık Yaklaşık
(kg/km)
Standart Sevk Uzunluğu
(m)
İletken DC Direnci
ohm/ km (20°C)
Akım Taşıma Kapasitesi
(A)
NHXMH
2X1,5 8,3 118 100 12,1 18
2X2,5 9,1 160 100 7,41 26
2X4 104 208 100 4,61 34
2X6 11,4 267 100 3,08 44
2X10 14,7 427 1000 1,83 61
2X16 16,8 593 1000 1,15 82
2X25 20,4 905 1000 0,727 108
2X35 23,1 1210 1000 0,524 135
3X1,5 8,7 133 100 12,1 18
3X,5 9,5 183 100 7,41 26
3X4 11 244 100 4,61 34
3X6 12,4 331 100 3,08 44
3X10 15,6 544 1000 1,83 61
3X16 17,8 762 1000 1,15 82
3X25 22,1 1180 1000 0,727 108
3X35 24,6 1520 1000 0,524 135
4X1,5 9,3 163 100 12,1 18
4X2,5 10,2 237 100 7,41 26
4X4 12,3 317 100 4,61 34
4X6 13,4 430 100 3,08 44
4X10 17 686 1000 1,83 61
4X16 19,4 978 1000 1,15 82
4X25 24,2 1520 1000 0,727 108
4X35 27 1960 1000 0,524 135
5x1,5 10 196 100 12,1 18
5x2,5 11 276 100 7,41 26
5x4 13,2 403 100 4,6 34
5x6 14,6 527 100 3,08 44
5x10 18,5 840 1000 1,83 61
5x16 21,7 1236 1000 1,15 82
5x25 26,6 1850 1000 0,727 108
5x35 29,7 2400 1000 0,524 135
