NVV (NYM) - Teknikler Enerji

Tesisat Kabloları ve Bükülgen Kablolar

NVV (NYM)

Standartlar

TS HD 21.452, VDE 0250, IEC 60227, BS 6004

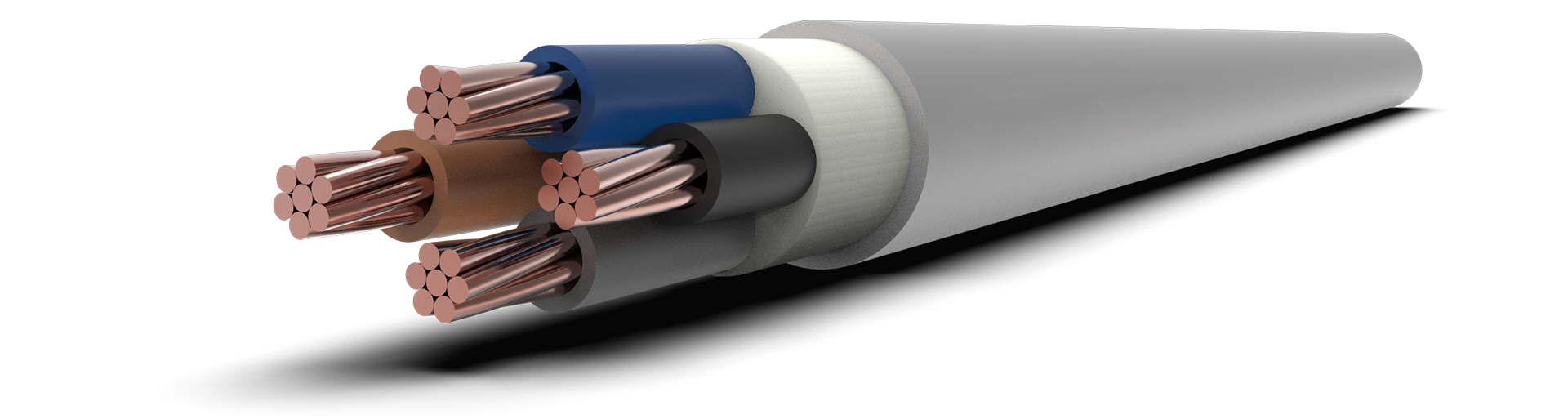

Yapısı

Tek ya da çok telli bakır iletken

PVC İzole

PVC Dolgu

PVC Dış Kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 12xD

Kısa Devre Sıcaklığı: 160 °C

Anma Gerilimi: 300/500 V

Kullanım Yerleri

Mekanik zorlamanın olmadığı rutubetli yerlerde, her türlü mesken ve iş yerinde sıva altı veya sıva üstünde kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)
NYM
2X1,5	8,7	118	100	12,1	18
2X2,5	9,9	160	100	7,41	26
2X4	10,8	208	100	4,61	34
2X6	11,8	267	100	3,08	44
2X10	15,9	427	1000	1,83	61
2X16	18,0	593	1000	1,15	82
2X25	22	905	100	0,727	108
2X35	25	1210	1000	<0,524/td>	135
3X1,5	9,0	133	1000	12,1	18
3X2,5	10,2	183	100	7,41	26
3X4	11,2	244	100	4,61	34
3X6	12,7	331	100	3,08	44
3X10	16,5	544	1000	1,83	61
3X16	19,0	762	1000	1,15	82
3X25	23	1180	1000	0,727	108
3X35	26	1520	1000	0,524	135
4X1,5	9,9	163	100	12,1	18
4X2,5	11,3	237	100	7,41	26
4X4	12,8	317	100	4,61	34
4x6	14,4	430	100	3,08	44
4x10	18,4	686	1000	1,83	61
4x16	21,2	978	1000	1,15	82
4x25	26	1520	1000	0,727	108
4x35	29	1960	1000	0,524	135
5x1,5	11	196	100	12,1	14
5x2,5	12,3	276	100	7,41	26
5x4	14,4	403	100	4,61	34
5x6	15,7	527	100	3,08	44
5x10	20,1	840	1000	1,83	61
5x16	23,57	1236	1000	1,15	82
5x25	28	1850	1000	0,727	108
5x35	31	2400	1000	0,524	135
