Alçak Gerilim Güç Kabloları

YVV (NYY)

Standartlar

TS IEC 60502-1 , VDE 0276

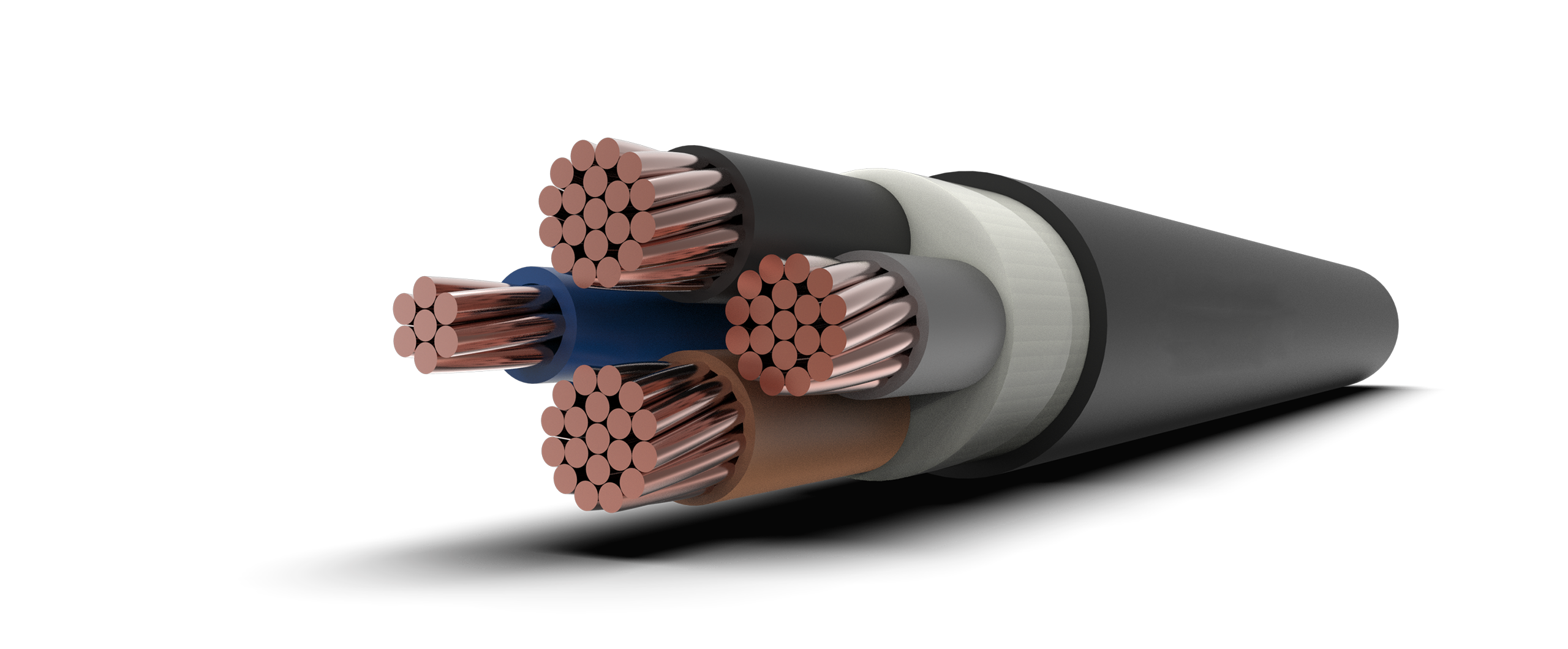

Yapısı

Bir yada çok telli iletken bakır

PVC İzole

PVC Dolgu

PVC Kılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 12xD

Kısa Devre Sıcaklığı: Kesit<300 mm2 160 °C, Kesit>300 mm2 140 °C

Anma Gerilimi: 0.6/1 kV

Kullanım Yerleri

Şebeke aydınlatma ve güç kablosu olarak kullanılan bu kablo, fazla mekanik zorlamaların olmadığı toprak altında ve kablo kanalında kullanılır.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
NYY
1x10	8,9	160	1000	1,83	- - -	78 - 66
1x16	9,9	220	1000	1,15	127 - 107	103 - 89
1x25	11,5	326	1000	0,727	163 - 137	137 - 118
1x35	12,5	420	1000	0,524	195 - 165	169 - 145
1x50	13,9	560	1000	0,387	230 - 195	206 - 176
1x70	15,5	765	1000	0,268	282 - 239	261 - 224
1x95	18	1050	1000	0,193	336 - 287	321 - 271
1x120	19,4	1287	1000	0,153	382 - 326	374 - 314
1x150	21,0	1560	1000	0,124	428 - 366	428 - 361
1x185	23,3	1938	1000	0,0991	483 - 414	494 - 412
1x240	26,7	2525	1000	0,0754	561 - 481	590 - 484
1x300	30,0	3120	500	0,0601	632 - 542	687 - 549
1x400	34,0	4076	500	0,047	730 - 624	817 - 657
1x500	39,0	5111	500	0,0366	823 - 698	940 - 749
1x630	44,0	6492	500	0,0283	866 - 775	1108 - 920
2x1,5	11	180	1000	12,1	26	18,5
2x2,5	12	220	1000	7,41	34	25
2x4	14	290	1000	4,61	44	34
2x6	14,5	300	1000	3,08	56	43
2x10	15	350	1000	1,83	75	60
2x16	15,5	380	1000	1,15	98	80
2x25	17	500	1000	0,727	128	106
2x35	19	670	1000	0,524	157	131
2x50	22	970	1000	0,387	185	159
2x70	24	1200	500	0,268	228	202
2x95	27	1600	500	0,193	275	244
2x120	31	2200	500	0,153	311	282
2x150	36	2950	500	0,124	353	324
2x185	39	3600	500	0,0991	399	371
2x240	43	4400	500	0,0754	464	436
3x1,5	11,8	192	1000	12,1	26	18,5
3x2,5	12,6	237	1000	7,41	34	25
3x4	14,5	328	1000	4,61	44	34
3x6	15,5	408	1000	3,08	56	43
3x10	18,1	582	1000	1,83	75	60
3x16	20,3	803	1000	1,15	98	80
3x25	23,2	1155	1000	0,727	128	106
3x35	25,3	1466	1000	0,524	157	131
3x50	28,6	1997	1000	0,387	185	159
3x70	32,9	2700	500	0,268	228	202
3x95	37,8	3701	500	0,193	275	244
3x120	40,5	4688	500	0,153	313	282
3x150	45	5690	500	0,124	353	324
3x185	49,5	6697	500	0,0991	399	371
3x240	57,3	8868	500	0,0754	464	436
3x300	64,1	10973	250	0,0601	524	481
4x1,5	11,7	210	1000	12,1	26	18,5
4x2,5	12,6	266	1000	7,41	34	25
4x4	14,8	385	1000	4,61	44	43
4x6	15,9	490	1000	3,08	56	43
4x10	19,1	724	1000	1,83	75	60
4x16	21,6	1018	1000	1,15	98	80
4x25	24,9	1488	1000	0,727	128	106
4x35	27,4	1909	1000	0,524	157	131
4x50	31,3	2630	500	0,387	185	159
4x70	35,7	3535	500	0,268	228	202
4x95	41,8	4880	500	0,193	275	244
4x120	46,4	5938	500	0,153	313	282
4x150	51,1	7172	500	0,124	353	324
4x185	56,7	8871	500	0,0991	399	371
4x240	65,1	11681	250	0,0754	464	436
4x300	73,4	14538	250	0,0601	524	481
3x16+10	22	950	1000	1,15 - 1,83	98	80
3x25+16	25	1400	1000	0,727 - 1,15	128	106
3x35+16	26	1700	1000	0,524 - 1,15	157	131
3x50+25	31	2300	500	0,387 - 0,727	185	159
3x70+35	35	3200	500	0,268 - 0,524	228	202
3x95+50	40	4300	500	0,193 - 0,387	275	244
3x120+70	44	5450	500	0,153 - 0,268	313	282
3x150+70	48	6400	500	0,124 - 0,268	353	324
3x185+95	54	8100	500	0,0991 - 0,193	399	371
3x240+120	61	10400	250	0,754 - 0,153	464	436
3x300+150	67	12900	250	0,0601 - 0,124	524	481
3x400+185	74	16200	250	0,470 - 0,0991	600	560
5x1,5	13,6	285	1000	28	20	20
5x2,5	14,6	353	1000	36	27	27
5x4	16,9	496	1000	46	36	36
5x6	18,2	623	1000	58	45	45
5x10	21,8	918	1000	77	62	62
5x16	24,6	1270	1000	100	82	82
5x25	29,3	1883	1000	130	110	110
5x35	32,9	2482	1000	159	133	133
6x1,5	14,5	308	1000	12,1	16,9	13,0
7x1,5	14,5	319	1000	12,1	15,6	12,0
8x1,5	15,7	371	1000	12,1	14,3	11,1
10x1,5	17,4	461	1000	12,1	13,0	10,2
12x1,5	17,8	496	1000	12,1	12,3	9,7
14x1,5	18,4	543	1000	12,1	11,7	9,3
16x1,5	19,5	617	1000	12,1	11,1	8,8
19x1,5	20,4	692	1000	12,1	10,4	8,3
21x1,5	21,5	771	1000	12,1	9,9	8,0
24x1,5	23,4	897	1000	12,1	9,1	7,4
27x1,5	23,7	947	1000	12,1	8,8	7,2
30x1,5	24,6	1033	1000	12,1	8,6	7,0
37x1,5	26,4	1213	1000	12,1	8,1	6,7
40x1,5	27,6	1324	500	12,1	7,8	6,5
48x1,5	29,5	1540	500	12,1	7,3	6,1
52x1,5	30,8	1672	500	12,1	6,7	5,8
61x1,5	33	1944	500	12,1	6,5	5,6
5x2,5	14	350	1000	7,41	24	19
7x2,5	15	420	1000	7,41	20	16
10x2,5	19	620	1000	7,41	17	14
12x2,5	19,5	680	1000	7,41	16	13
14x2,5	20	750	1000	7,41	15	14
19x2,5	22	950	1000	7,41	14	11
21x2,5	23	1050	1000	7,41	13	11
24x2,5	26	1250	1000	7,41	12	10
30x2,5	27	1430	500	7,41	11	9
40x2,5	30	1850	500	7,41	10	9
48x2,5	34	2250	500	7,41	10	8
61x2,5	37	2750	500	7,41	9	8
