Alçak Gerilim Güç Kabloları

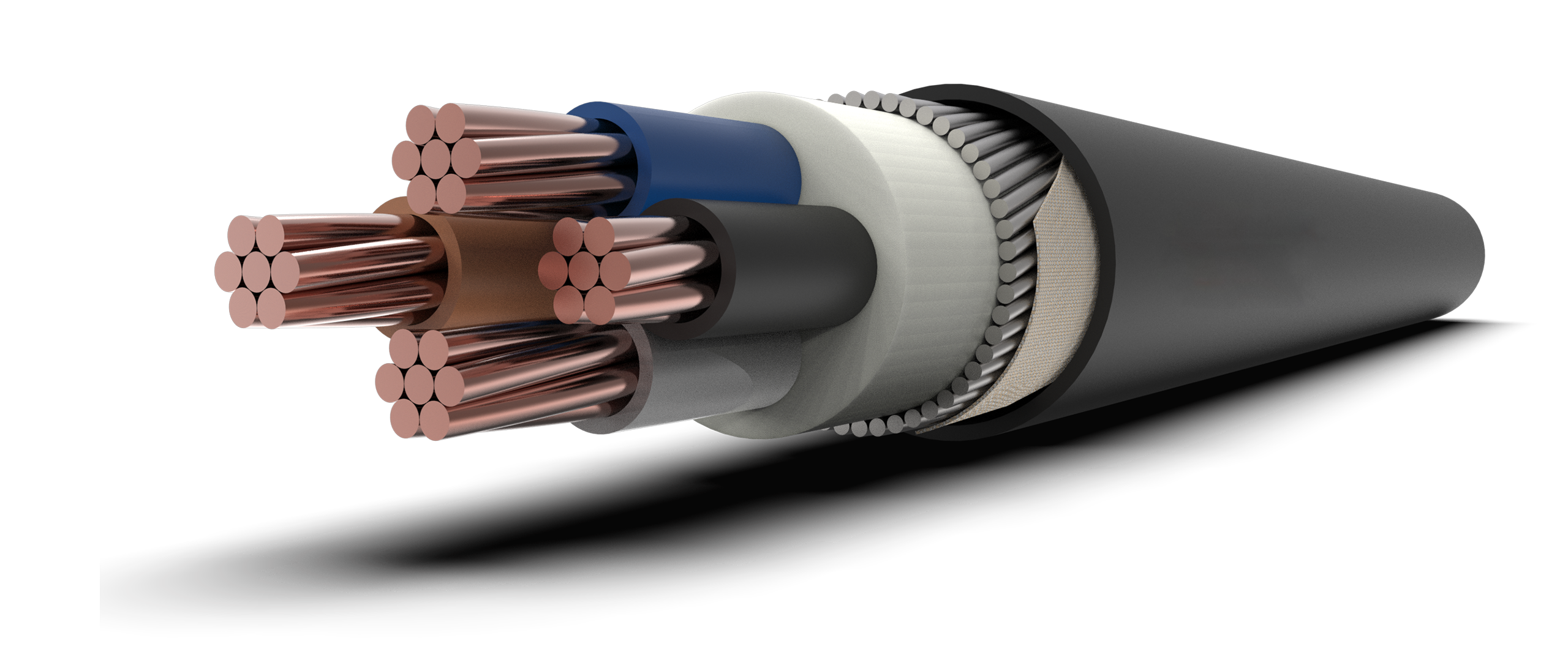

YVZ2V (NYRY)

Standartlar

TS IEC 60502-1 , VDE 0271

Yapısı

Bir yada çok telli iletken bakır

PVC İzole

PVC Dolgu

Galvanizli yuvarlak çelik tel

Polyester bant

PVC dışkılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 15xD

Kısa Devre Sıcaklığı: Kesit <300 mm2 160 °C, Kesit >300mm2 140 °C

Anma Gerilimi: 0.6/1 kV

Kullanım Yerleri

Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için harici dahili toprak altında, kablo kanalında ve özel olarak imal edildiğinde tatlı ve tuzlu su içinde kullanılabilir.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
NYRY
2X1,5	14	400	1000	12,1	26	18,5
2X2,5	15	500	1000	7,41	34	25
2x4	17	570	1000	4,61	44	34
2x6	18	670	1000	3,08	56	43
2x10	21	1050	1000	1,83	75	60
2x16	23	1350	1000	1,15	98	80
3x1,5	14	400	1000	12,1	26	18,5
3x2,5	15	500	1000	7,41	34	25
3x4	17	570	1000	4,61	44	34
3x6	18	670	1000	3,08	56	43
3x10	21	1050	1000	1,83	75	60
3x16	23	1350	1000	1,15	98	80
4x1,5	15	450	1000	12,1	26	18,5
4x2,5	16	520	1000	7,41	34	25
4x4	18	650	1000	4,61	44	34
4x6	20	920	1000	3,08	56	43
4x10	23	1220	1000	1,83	75	60
4x16	25,7	1688	1000	1,15	98	80
4x25	29,3	2250	1000	0,727	128	106
4x35	31,9	2750	1000	0,524	157	131
4x50	37,0	3886	1000	0,387	185	159
4x70	41,4	4930	1000	0,268	228	202
4x95	47,8	6858	500	0,193	275	244
4x120	52,4	8376	500	0,153	313	282
4x150	57,0	9840	500	0,124	353	324
4x185	62,6	11828	250	0,0991	399	371
4x240	71,1	15138	250	0,0754	464	436
3x16+10	25,5	1564	1000	1,15 - 1,83	98	80
3x25+16	28,4	2113	1000	0,727 - 1,15	128	106
3x35+16	30,4	2471	1000	0,524 - 1,15	157	131
3x50+25	35,5	3586	1000	0,387 - 0,727	185	159
3x70+35	39,5	4588	1000	0,268 - 0,524	228	159
3x95+50	44,5	5805	500	0,193 - 0,387	275	244
3x120+70	50,3	7623	500	0,153 - 0,268	313	282
3x150+70	53,7	8712	500	0,124 - 0,268	353	324
3x185+95	58,7	10500	250	0,0991 - 0,193	399	371
