Alçak Gerilim Güç Kabloları

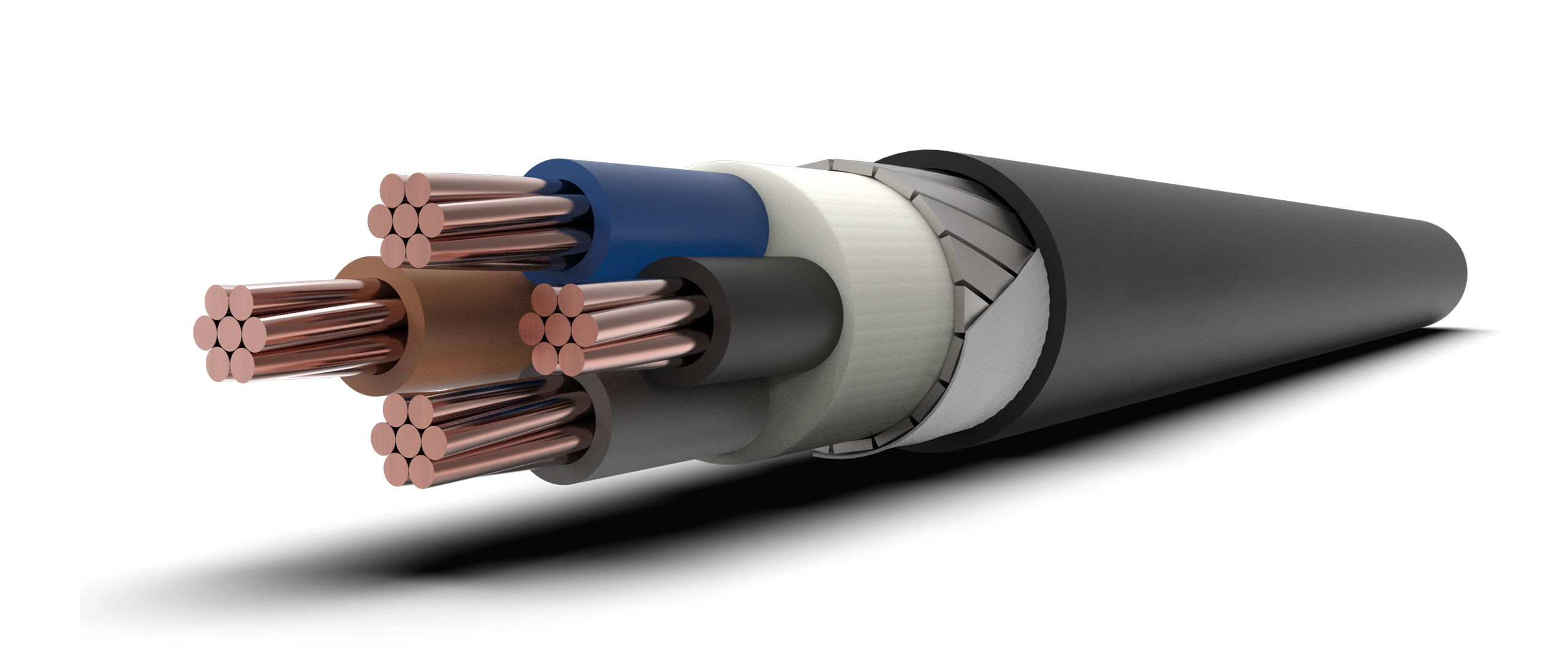

YVZ3V (NYFGbY)

Standartlar

TS IEC 60502-1 , VDE 0276

Yapısı

Bir yada çok telli iletken bakır

PVC İzole

PVC Dolgu

Galvanizli yassı çelik tel

Galvanizli çelik bant

PVC dışkılıf

Teknik Bilgiler

Max. Çalışma Sıcaklığı: 70 °C

Minimum Bükülme Yarıçapı: 15xD

Kısa Devre Sıcaklığı: Kesit <300 mm2 160 °C, Kesit >300mm2 140 °C

Anma Gerilimi: 0.6/1 kV

Kullanım Yerleri

Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için harici dahili toprak altında, kablo kanalında ve özel olarak imal edildiğinde tatlı ve tuzlu su içinde kullanılabilir.

Teknik Özellikler

Nominal Kesit mm²	Dış Çap (Yaklaşık) mm	Net Ağırlık Yaklaşık (kg/km)	Standart Sevk Uzunluğu (m)	İletken DC Direnci ohm/ km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
NYFGbY
3X16+10	23,8	1377	1000	1,15 - 1,83	98	80
3X25+16	27,2	1885	1000	0,727 - 1,15	128	106
3X35+16	29,0	2216	1000	0,524 - 1,15	157	131
3X50+25	32,6	2935	1000	0,387 - 0,727	185	159
3X70+35	36,7	3817	1000	0,268 - 0,524	228	202
3X95+50	40,9	4911	1000	0,193 - 0,387	275	244
3X120+70	45,2	6178	500	0,153 - 0,268	313	282
3X150+70	48,5	7131	500	0,124 - 0,268	353	324
3X185+95	53,2	8713	500	0,0991 - 0,193	399	371
3X240+120	60,5	11205	500	0,0754 - 0,153	464	436
3X300+150	69,9	14134	250	0,601 - 0,124	524	481
4X10	22,2	1145	1000	1,83	75	60
4X16	24,7	1463	1000	1,15	98	80
4X25	28,2	2040	1000	0,727	128	106
4X35	30,8	2490	1000	0,524	157	131
4X50	35,1	3361	1000	0,387	185	159
4X70	39,5	4353	1000	0,268	228	202
4X95	44,2	5610	1000	0,193	280	249
4X120	48,7	6980	500	0,153	131	244
4X150	53,4	8335	500	0,124	343	324
4X185	59,0	13227	500	0,0991	399	371
4X240	67,4	1377	250	0,0754	464	436
